產品說明
Q941Y 型 硬密封浮動電動球閥PN16～PN63操作方式為電動,連接方式為法蘭連接,浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力為PN16～PN63,公稱通徑為 DN15～DN200,適用溫度為-28～500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941Y型硬密封浮動電動球閥PN16～PN63適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
性能參數
Q941Y 型 硬密封浮動電動球閥PN16～PN63性能參數
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Q941Y-16C | 16 | 1.6 | -28～425 | 水、蒸汽、油品等 |
| Q941Y-25 | 25 | 2.5 |
| Q941Y-40 | 40 | 4 |
| Q941Y-63 | 63 | 6.3 |
| Q941Y-16P | 16 | 1.6 | -28～500 | 硝酸等腐蝕性介質 |
| Q941Y-25P | 25 | 2.5 |
| Q941Y-40P | 40 | 4 |
| Q941Y-63P | 63 | 6.3 |
| Q941Y-16R | 16 | 1.6 |
| Q941Y-25R | 25 | 2.5 |
| Q941Y-40R | 40 | 4 |
| Q941Y-63R | 63 | 6.3 |
零部件材料
Q941Y 型 硬密封浮動電動球閥PN16～PN63零部件材料| 型號 | 材料 |
| 閥體 | 球體、閥桿 | 密封圈 | 填料、墊圈 |
| Q941Y-16C | WCB | 2Cr13 | 特種硬化材料 | 柔性石墨環、柔性石墨纏繞墊 |
| Q941Y-25 |
| Q941Y-40 |
| Q941Y-63 |
| Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| Q941Y-25P |
| Q941Y-40P |
| Q941Y-63P |
| Q941Y-16R | CF8 (304) | 0Cr18Ni9 (304) |
| Q941Y-25R |
| Q941Y-40R |
| Q941Y-63R |
外形結構尺寸
Q941Y-16 型 硬密封浮動電動球閥外形結構尺寸 (mm)| DN | L | D | D1 | D2 | b | z×φd |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×φ14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4×φ14 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4×φ14 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4×φ18 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4×φ18 |
| 50 | 200 | 160 | 125 | 100 | 16 | 4×φ18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4×φ18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8×φ18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8×φ18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8×φ18 |
| 150 | 360 | 280 | 240 | 210 | 24 | 8×φ23 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12×φ23 |
Q941Y-25 型 硬密封浮動電動球閥外形結構尺寸| DN | L | D | D1 | D2 | b | z×φd |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×φ14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×φ14 |
| 32 | 165 | 135 | 100 | 78 | 18 | 4×φ18 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4×φ18 |
| 50 | 200 | 160 | 125 | 100 | 20 | 4×φ18 |
| 65 | 220 | 180 | 145 | 120 | 22 | 8×φ18 |
| 80 | 250 | 195 | 160 | 135 | 22 | 8×φ18 |
| 100 | 280 | 230 | 190 | 160 | 24 | 8×φ23 |
| 125 | 320 | 270 | 220 | 188 | 28 | 8×φ25 |
| 150 | 360 | 300 | 250 | 218 | 30 | 8×φ25 |
| 200 | 400 | 360 | 310 | 278 | 34 | 12×φ25 |
Q941Y-40 型 硬密封浮動電動球閥外形結構尺寸| DN | L | D | D1 | D2 | b | z×φd |
| 15 | 130 | 95 | 65 | 45 | 16 | 4×φ14 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4×φ14 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4×φ14 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4×φ18 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4×φ18 |
| 50 | 220 | 160 | 125 | 100 | 20 | 4×φ18 |
| 65 | 250 | 180 | 145 | 120 | 22 | 8×φ18 |
| 80 | 280 | 195 | 160 | 135 | 22 | 8×φ18 |
| 100 | 320 | 230 | 190 | 160 | 24 | 8×φ23 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8×φ25 |
| 150 | 400 | 300 | 250 | 218 | 30 | 8×φ25 |
| 200 | 502 | 375 | 320 | 282 | 38 | 12×φ30 |
Q941Y-63 型 硬密封浮動電動球閥外形結構尺寸| DN | L | D | D1 | D2 | b | z×φd |
| 15 | 140 | 105 | 75 | 55 | 18 | 4×φ14 |
| 20 | 152 | 125 | 90 | 68 | 20 | 4×φ18 |
| 25 | 180 | 135 | 100 | 78 | 22 | 4×φ18 |
| 32 | 200 | 150 | 110 | 82 | 24 | 4×φ23 |
| 40 | 220 | 165 | 125 | 95 | 24 | 4×φ23 |
| 50 | 250 | 175 | 135 | 105 | 26 | 4×φ23 |
| 65 | 280 | 200 | 160 | 130 | 28 | 8×φ23 |
| 80 | 320 | 210 | 170 | 140 | 30 | 8×φ23 |
| 100 | 360 | 250 | 200 | 168 | 32 | 8×φ25 |
| 125 | 381 | 295 | 240 | 202 | 36 | 8×φ34 |
| 150 | 403 | 340 | 280 | 240 | 38 | 12×φ34 |

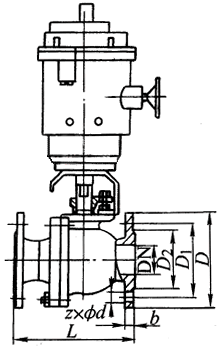

尺寸圖
安裝注意事項
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
