Q641F型氣動法蘭兩片式球閥PN16～PN25
Q641F型氣動法蘭兩片式球閥PN16～PN25采用活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。
產品概述
Q641F型氣動法蘭兩片式球閥PN16～PN25采用活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 閥體形式 | 兩段式鑄造球閥 | |||||||||||
| 連接形式 | 法蘭式、焊接式、螺紋式 | |||||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快開型 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||
| 配置執行機構 | 可配GT、SR、ST、AT、AW等系列氣動執行機構 | |||||||||||
| 控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||
零件及材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
結構連接尺寸
公稱通徑 DN(mm) | 主要尺寸 | 法蘭尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |

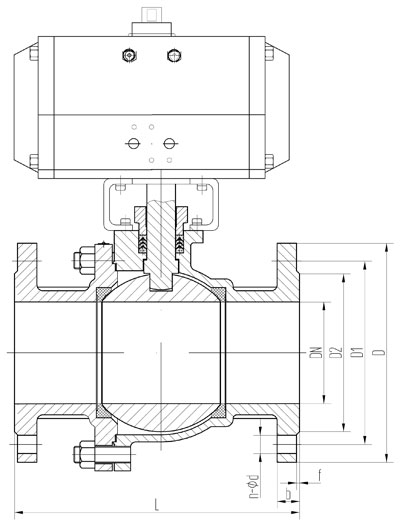

外形結構尺寸圖
維護
氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
