產品概述

三維偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527(金屬密封蝶閥)，GB/T13927(通用閥門壓力試驗)標準及閥門其它相關標準的規定。

本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，在硬軟多層密封兼容的新工藝加工后，使蝶閥在運行工作時，減少了其扭矩力，達到省力、節能之效果。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。

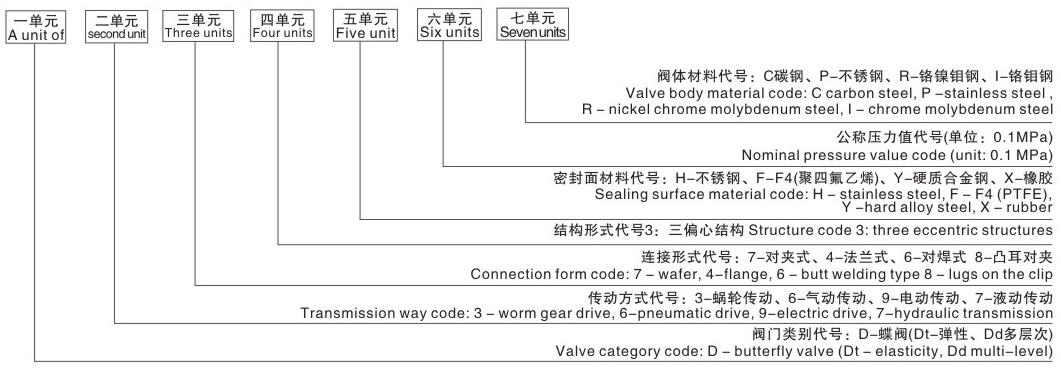

型號編制方法

說明

例一、D373H-25C表示：1.蝶閥(D) 2.蝸輪傳動(3) 3.對夾式連接(7) 4.三偏心結構⑶  5.不銹鋼密封圈(H) 6.公稱壓力2.5MPa(25)  7.碳鋼閥體(C);

例二、D943F-16P表示：2.蝶閥(D) 2.電動(9) 3.法蘭連接(4) 4.三偏心結構(3) 5.四氟密封圈(F) 6.公稱壓力1.6MPa(16) 7.不銹鋼鋼閥體(P);

注：3.在類別前加“D”低溫(≤-40℃)、“B”保溫、“S”伸縮蝶閥、“ZK”真空蝶閥、“X”信號蝶閥、“FD”防盜蝶閥、“G”管網蝶閥；

    5.手柄的手動傳動，第二單元無需代號；

    6.第五單元的閥座材料與閥體相同(即無需堆焊其它金屬)時，用W表示；

    7.對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門，第七單元可以省略不標。

    示例：D973F-16C表示三偏心對夾式電動四氟密封蝶閥，公稱壓力1.6MPa,碳鋼閥體，密封面嵌聚四氟乙烯。

    示例：BD343H-25C表示三偏心法蘭式蝸輪傳動金屬硬密封保溫蝶閥，公稱壓力2.5MPa,碳鋼閥體，密封面堆焊合金鋼(一般為D507鉬)。

    示例：D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥，公稱壓力1.OMPa,不銹鋼閥體，密封面堆焊硬質合金。

用途

本蝶閥適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上，是作調節流量和截斷流體的最佳裝置。

執行標準

其主要性能特點：
　　1、結構獨特、型小輕便、操作靈活、省力、方便。
　　2、密封可靠，可達到氣密封無泄漏。
　　3、流量特性趨于直線調節性最佳。
　　4、采用三偏心原理設計，使密封面近似零磨損延長了閥門的使用壽命。
　　5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
　　6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

特點

本蝶閥系吸收、消化國外技術，并結合國內用戶意見和生產中積累的經驗而精心研制的新一代產品。

1、采用三維偏心結構，閥體密封圈采用多層次密封圈結構，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄漏。

2、結構獨特、操作靈活、省力、方便，使用壽命長。

3、耐高溫、耐腐蝕、耐磨損的三維偏心。

技術參數

零件材料

氣動裝置

氣動裝罝類型：AG/AW/C系列(四川自貢阿爾法)、TAC系列(天津閥門公司）電源電壓：三相380VAC, 50HZ。

電動裝置

電動裝罝類型：部分回轉型，如DQW系列(揚州產)、HBC/SMOQB系列(天津產)、802系列/903系列(天津北方)、DQ系列(常州產)等，可有用戶指定。
